高品质滤光片膜层附着力对比测试——滤光片生产厂家

2020-08-20 10:02:47 @CJ-NMOT 592

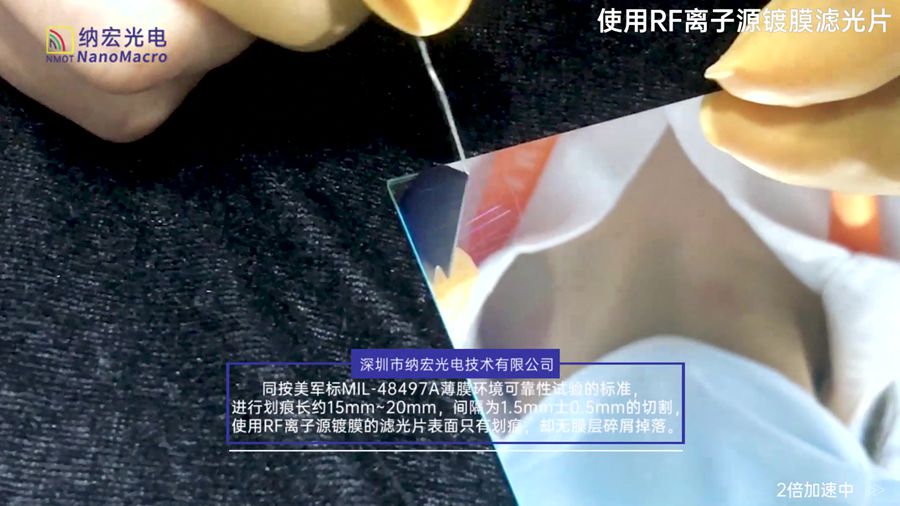

滤光片膜层附着力对比测试视频

滤光片百格实验主要是针对我司RF离子源镀膜真空镀膜工艺的滤光片产品,测试滤光片产品的膜层附着力等级。

滤光片膜层附着力测试方法 :

用百格刀或美工刀在测试滤光片样本表面划10×10个(20-100个)1mm×1mm小网格, 每一条划线应深及滤光片膜层的底层;用3M胶纸或等同效力的胶纸牢牢粘住被测试小网格,并用手指用力擦拭胶带,以加大胶带与被测区域的接触面积及力度;用手抓住胶带一端,在垂直方向(90°)迅速扯下胶纸,同一位置进行2次相同试验。

滤光片膜层附着力实验条件及标准 :

利用3M胶带黏贴于百格中,快速拉起3M胶带,其镀膜层被胶带黏起的数量依照百格的百分比:

ISO等级:0 =ASTM等级:5B   切口的边缘完全光滑,格子边缘没有任何剥落。

ISO等级:1 =ASTM等级:4B   在切口的相交处有小片剥落,划格区内实际破损≤5% 。

ISO等级:2 =ASTM等级:3B   切口的边缘和/或相交处有被剥落,其面积大于5%~15% 。

ISO等级:3 =ASTM等级:2B   沿切口边缘有部分剥落或整大片剥落,或部分格子被整片剥落。剥落的面积超过15%~35%

ISO等级:4 =ASTM等级:1B   切口边缘大片剥落/或者一些方格部分或全部剥落,其面积大于划格区的35%~65% 。

ISO等级:5 =ASTM等级:0B   在划线的边缘及交叉点处有成片的油漆脱落,且脱落总面积大于65%。

本次测试记录的是深圳高品质滤光片厂家——纳宏光电生产的滤光片产品对比,主要对比了使用RF离子源镀膜工艺的滤光片以及未使用RF离子源镀膜工艺的滤光片的膜层牢固度情况。

从视频中可以看出未使用RF离子源镀膜工艺的滤光片,膜层不牢固容易脱落,而使用RF离子源镀膜工艺的滤光片,膜层更加牢固,产品质量更可靠.

目前深圳纳宏光电立足高品质,打造滤光片质量稳定,交期及时的滤光片产品为主,产线采用过国际先进的RF离子源镀膜工艺进口设备真空镀膜,滤光片产品久经考验,欢迎大家来电垂询。


在高低温实验箱做实验的滤光片

滤光片在高低温实验箱

滤光片表面掉落碎屑

未使用RF离子源镀膜的滤光片出现掉落碎屑

滤光片表面的膜层脱落实验失败

滤光片膜层脱落,百格实验失败

滤光片表面膜层完整

使用RF离子源的滤光片表面膜层牢固并没有掉落

滤光片百格实验通过

滤光片百格实验通过

滤光片百格实验对比图

两种不同的滤光片产品百格实验对比图


滤光片的作用

深圳纳宏光电作为一家专业的滤光片生产企业,可以免费为您提供滤光片支持尺寸,凭借5036+客户的合作经验,可以快速的给您提供满意的光学滤光片解决方案,欢迎来电咨询。
