滤光片参数-纳宏光电

2019-03-28 11:53:08 19

深圳市纳宏光电技术有限公司是深圳滤光片生产厂家,滤光片厂家,纳宏光电所生产的滤光片,其滤光片参数,主要参数如下:

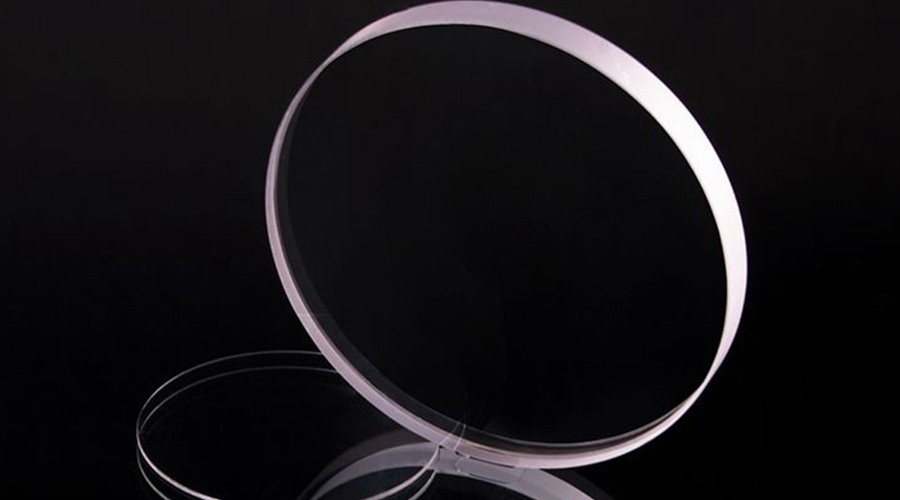

滤光片参数


1.中心波长(Center wavelength):带通滤光片的中心称为中心波长(CWL)。通带宽度用最大透过率一半处的宽度表示(FWHM),通常称为半宽。入射角度:入射光线和滤光片表面法线之间的夹角。当光线正入射时,入射角为0°。


2.半峰值带宽(Full Width at Half Maximum):8nm-20nm(窄带滤光片)  20nm-120nm(带通滤光片)


3.光谱特性:滤光片光谱参数(透过率T,反射率R,光密度OD,位相,偏振状态s,p 等相对于波长变化的特性)。


4.产品材质(Product material):光学级别类玻璃(K9,BK7,B270,D263T,JGS1,颜色玻璃,i浮法玻璃)


5.有效孔径:光学系统中有效利用的物理区域。通常于滤光片的外观尺寸相似,同心,尺寸略小些。


6.截止位置/前-后:cut-on 对应光谱特性从衰减到透过的50%点,cut-off 对应光谱特性从透过到衰减的50%点。有时也可定义为峰值透过率的5%或者10%点。


7.公差(Tolerance):任何产品都有制造公差。以带通滤光片为例,中心波长要有公差,半宽要有公差,因此定购产品时一定要标明公差范围。滤光片实际使用过程中并 非公差越小越好,公差越小,制造难度越大,成本越高。用户可以根据实际需要,提出合理公差范围。


8.表面光洁度(Surface Quality):国标三级,美军标40-20。


9.截止波长(Cut off wavelength):200nm-1100nm(按客户需求 According to the customers' demand)。




标签: 滤光片参数
