热红外传感器滤光片解决方案

2019-04-30 11:18:00 227

      热红外传感器,是一种能检测人体发射的红外线的新型高灵敏度红外探测元件。热释电红外线传感器由探测元、滤光片和场效应管阻抗变换器等三大部分组成。它能以非接触形式检测出人体辐射的红外线能量的变化,并将其转换成电压信号输出。将输出的电压信号加以放大,便可驱动各种控制电路,如作电源开关控制、防盗防火报警、感应水龙头,感应灯等。

市面常见的热红外传感器

常见的热红外传感器

      热红外传感器滤光片是由一块薄玻璃片镀上多层滤光层薄膜而成的,能够有效地滤除7.0~14um波长以外的红外线。人体的正常体温为36~37.5℃,即309~310.5K,其辐射的最强的红外线的波长为λm=2989/(309~310.5)=9.67~9.64um,中心波长为9.65um,正好落在滤光窗的响应波长的中心。所以,滤光片能有效地让人体辐射的红外线通过,而最大限度地阻止阳光、灯光等可见光中的红外线的通过,以免引起干扰。所以,热释电人体红外传感器只对人体和近似人体体温的动物有敏感作用。

      目前阶段硅(Si)单晶是一种广泛使用的中远红外波段的滤光片基底。硅(Si)单晶是一种化学惰性材料,硬度高,不溶于水.它在1-7μm波段具有很好的透光性能,

同时它在远红外波段300-300μm也具有很好的透光性能,这是其它光红外材料所不具有的特点.硅(Si)单晶通常用于3-5μm中波红外光学窗口和光学滤光片的基片.由于该材料导热性能好,密度低,也是制作激光反射镜或红外测温及红外光学镜片的常用材料.

      单晶硅和锗窗口片是最常用红外窗口片,应用于光电领域。如作为光学转换元件,作为红外热像仪窗口片,单晶硅镜片最佳工作波长3-5微米,单晶锗最佳工作波长2-14微米,是长波7-14微米滤光片最佳基片材料之一。

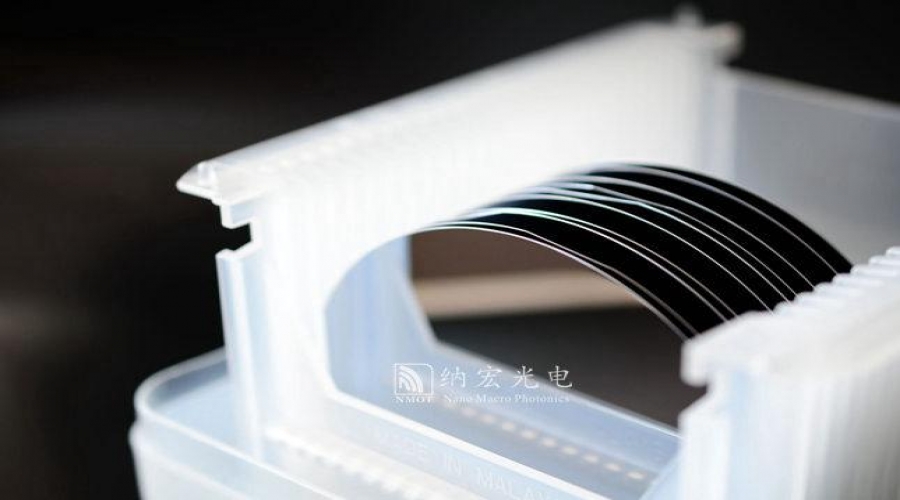

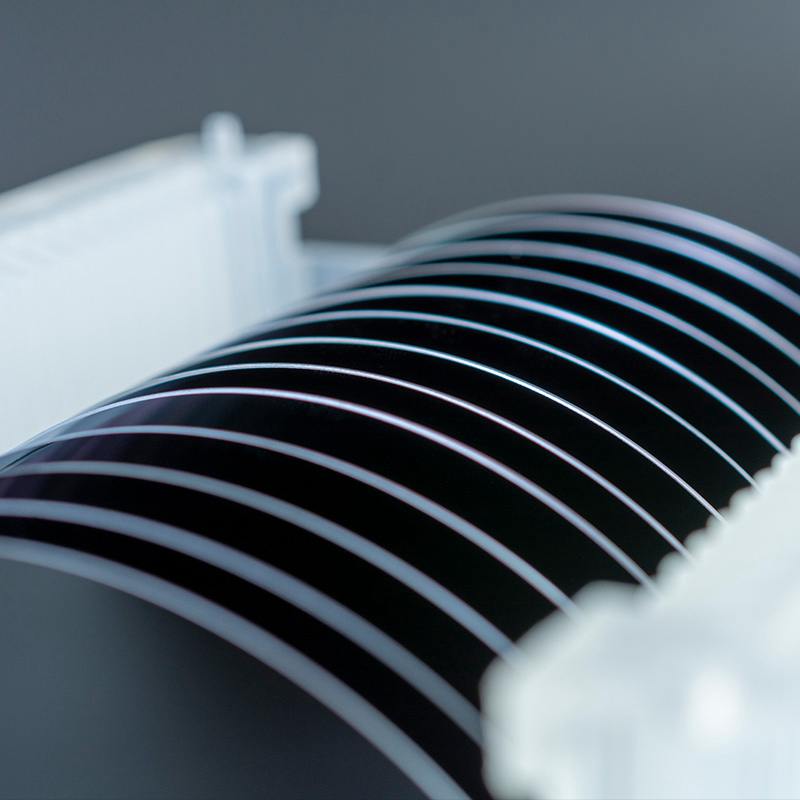

纳宏的单晶硅片

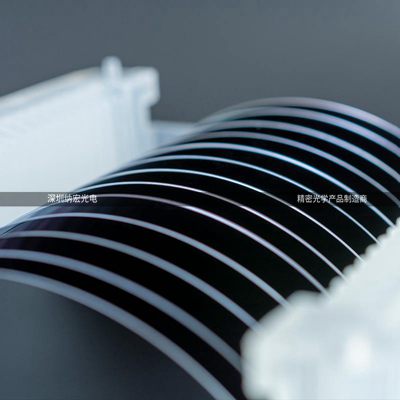

纳宏光的单晶硅实物图



热红外传感器滤光片基本参数:



镀膜材料:硅(Si)

尺寸范围:1mm-400mm

尺寸公差:±0.05mm

表面质量:国标三级、美军标60-40、40-20

表面精度:λ/10 @632.8nm

镀膜范围:7um-14um或3um-5um 其他波段来电咨询定制

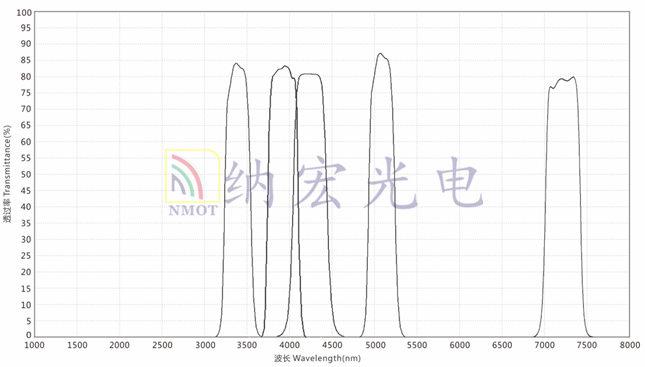

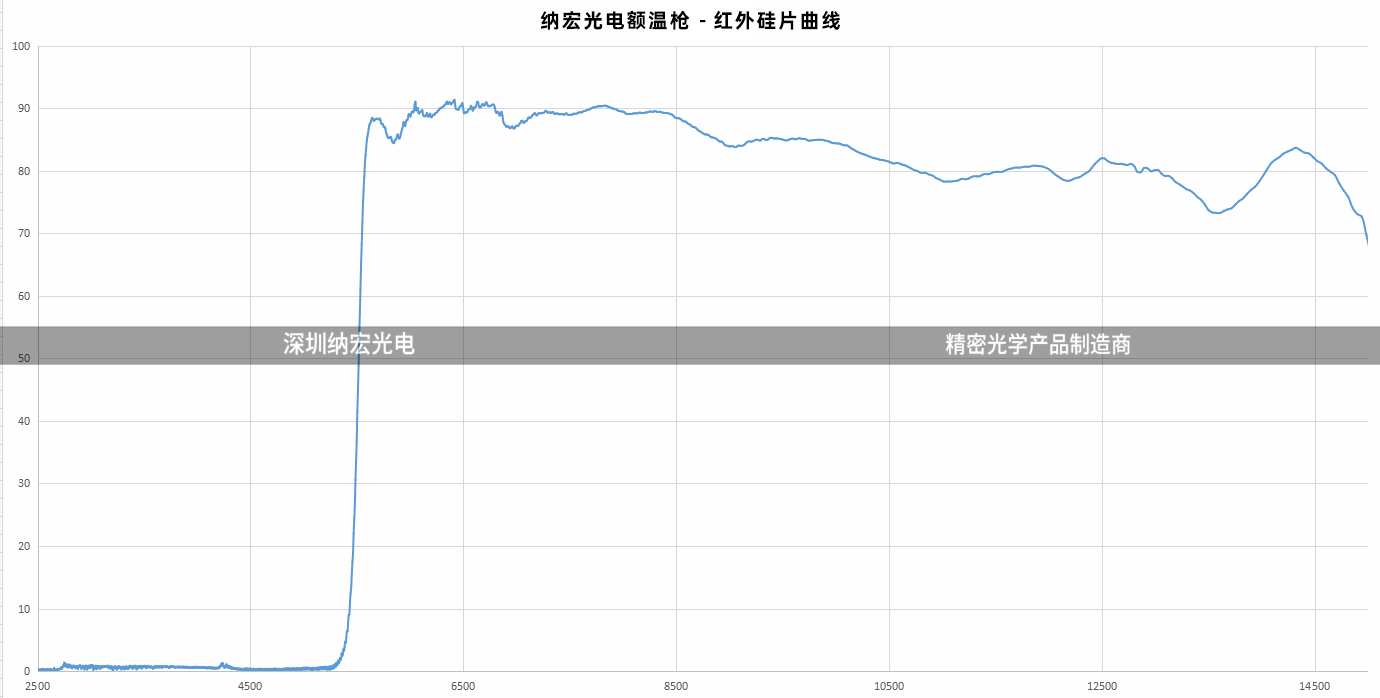

中远红外波段曲线图

部分红外波段的光谱曲线示意图

热红外传感器滤光片还可以用于:

红外报警器

温度测量窗口

甲烷CH4检测

人体温度检测

汽车尾气检测

激光仪器应用

生物识别应用

军事科技应用

 一氧化碳CO检测

二氧化碳CO2检测





     深圳纳宏光电(NMOT)提供多种类红外材料光学镀膜镜片,主要红外材料:红外熔石英(JGS3),氟化钙(CaF2),氟化镁(MgF2),蓝宝石(Al2O3),硅(Si),锗(Ze),硒化锌(ZnSe);加工范围为1mm-400mm的滤光片、平面镜、球面镜、非球面透镜和反射镜等产品。
