透镜识别-什么是负弯月透镜?

2020-04-01 15:24:25 @CJ-NMOT 3296

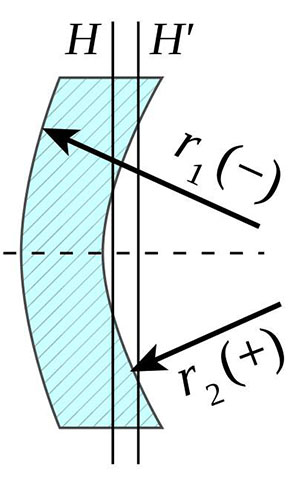

负焦距弯月透镜示意图

负弯月透镜是弯月透镜的一种,也叫负焦距弯月透镜,外形和凹凸透镜类似,但是负弯月透镜的中心比周边薄,而正弯月透镜的中心比周边厚。负弯月透镜的设计目的是尽量减小球差,负弯月透镜由一个凸面和一个凹面组成,而凹面具有更大的曲率半径,负弯月透镜与另一透镜组合使用将会降低系统的数值孔径,负弯月镜头是扩束系统中常用的的光学元件。

负弯月透镜特点:

 负弯月透镜由两个曲率半径相近的曲面构成,具有负焦距。通常用于扩束、增大焦距和减小数值孔径等相关应用。为减少球差,在扩束或者发散准直光应用时,光束应入射到透镜凸面上;用于汇聚光准直时,光束入射在凹面上。负弯月透镜主要是用于最小化球差。与另外一款透镜结合使用时,正弯月透镜可以增加焦距,在不引入明显球面像差的情况的同时减小系统数值孔径(NA)。镀膜后的透镜也广泛应用于于可见光和近红外应用领域。弯月透镜用于 CO2激光器和红外光学系统的凹凸透镜凹凸透镜可以降低球差,可产生最小的准直入射光焦点。正弯月透镜用于减小另一透镜的焦距,同时保持光学组件的角分辨率,其材质包括BK7,紫外熔融石英,CaF2,和ZnSe等。负弯月透镜常用于红外应用。这些透镜凹侧曲率更大,凸侧曲率更小,可以用来替代其他负透镜。

 负弯月透镜参数:

 可选用材料:K9、N-BK7、JGS系列紫外熔融石英

 工作范围:400 nm-700 nm(其他波段可定制)

 设计波长:546.1nm(n=1.519)

 焦距公差:±2%

 外形公差:+0.0/-0.02mm

 厚度公差:±0.02mm

 曲面光圈:3

 平面平整度(光圈):1

 曲面局部光圈:0.5

 偏心度:≤3 arcmin

 面    型: λ /4@632.8nm

 表面光洁度:国标三级、美军标60-40

 通光孔径:>90%

 安全倒边:<0.2X45°

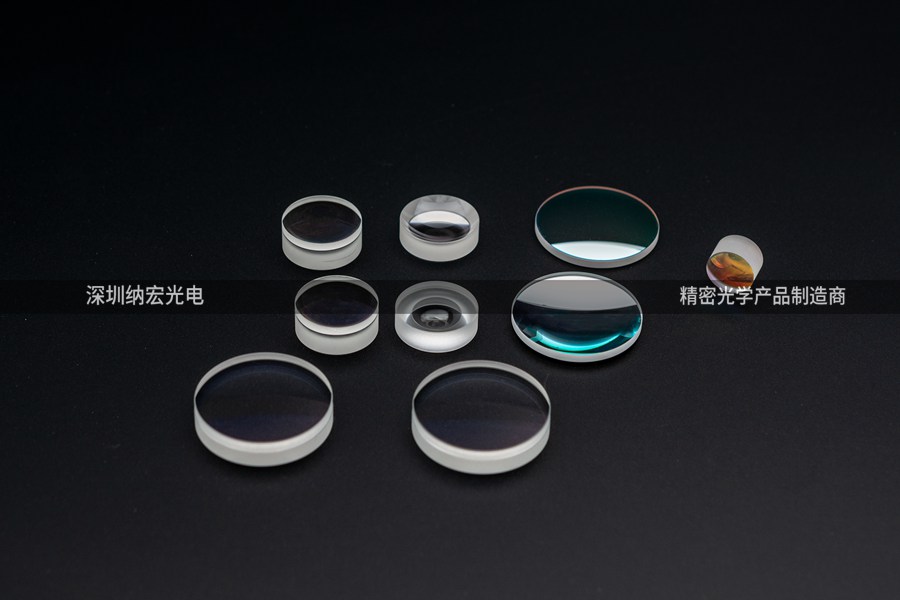

光学透镜组
