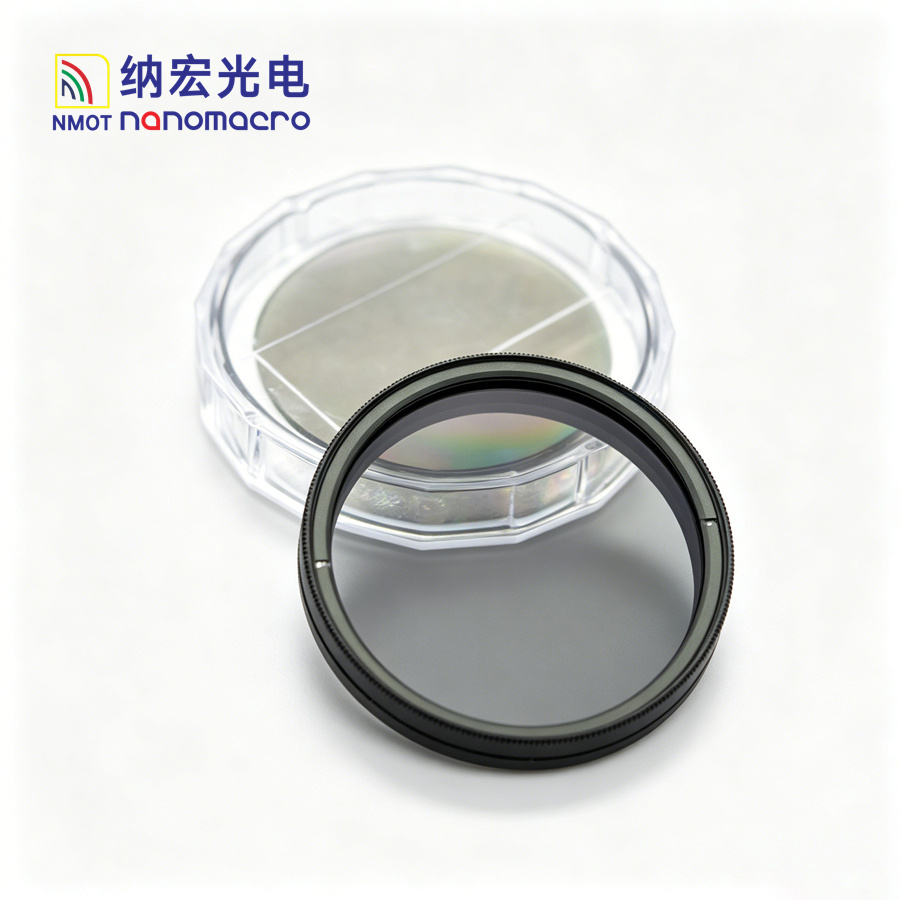

线偏振片(PL)

偏振片(Polarizer简称为POL),全称为偏振片又称为偏光片。偏振片是液晶显示模组的重要组成部分之一,基本所有的显示模块都会用到偏振片。现在甚至随着科技的发展,偏振片已经运用到了一些高科技的精密仪器上,拓展了其应用范围。偏振片的原理,其实说起来很简单,就是能够起到偏振作用。偏振片可以控制光线的透过,自然光是全方位,全角度的发散,但当透过偏振片之后,可以控制指定方向的光束透过,其他与偏振角度平

偏振片(Polarizer简称为POL),全称为偏振片又称为偏光片。偏振片是液晶显示模组的重要组成部分之一,基本所有的显示模块都会用到偏振片。现在甚至随着科技的发展,偏振片已经运用到了一些高科技的精密仪器上,拓展了其应用范围。

偏振片的原理,其实说起来很简单,就是能够起到偏振作用。偏振片可以控制光线的透过,自然光是全方位,全角度的发散,但当透过偏振片之后,可以控制指定方向的光束透过,其他与偏振角度平行的光束则会被吸收掉,只剩下与偏振角度相垂直的光束。

线偏振光:让自然光通过一个起偏振器件后,只有一个方向的偏振光能够通过这个器件,我们就得到了线偏振光。线偏振光的振动方向是确定的。

部分偏振光:如果线偏振光中混有一部分自然光,也就是说,这种光包含着各种方向的偏振光,而在某一方向的上体现出偏振的优势。这就是部分偏振光。

偏振光:这种光的偏振方向是有规律的旋转着的。而光矢量在旋转过程中的强度是保持一定的。也就是光矢量是沿着一个旋转的。这就是园偏振光。在我们的观察时间段中平均后,偏振光看上去是与自然光一样的。但是偏振光的偏振方向是按一定规律变化的,而自然光的偏振方向变化是随机的,没有规律的。

偏振光:这种光的偏振方向也是在规律的旋转着的,但是它的光矢量在旋转过程中强度也在变化。也就是光矢量是沿着一个椭园旋转的。椭偏振光在观察时间段里平均后的结果与部分偏振光相似。但是与部分偏振光不同,它的偏振方向以及光矢量的大小是按一定规律变化的。

线偏振示意图

线偏振示意图

偏振效果展示

线偏振片参数

表面硬度:≥3H

偏光度:≥99.90%

单片透过率:90%±2%

双片直交透过率:≤0.5%

380nm处透过率:≤1%

保护层厚度:0.6mm

有效厚度:0.2mm±0.02(可加厚到0.4mm,0.74mm,1.2mm)

备注:成品偏振片厚度较薄,一般使用的时候会使用2片增透滤光片中间夹胶偏振片一起使用

深圳纳宏光电可根据客户要求生产单点偏振的偏振镜片,欢迎来电垂询。

线偏振镜片的曲线示意图
