激光雷达用1550nm窄带滤光片

激光雷达用1550nm窄带红外滤光片广泛应用在光纤应用,红外检测,机器视觉光源、水质检测、无人驾驶汽车激光雷达等新兴领域。

激光雷达用1550nm红外滤光片技术参数:

透过率T≥90%、T≥95%
中心波长850nm、905nm、940nm、1535nm、1550nm(根据客户要求进行选择)
半高宽10nm-60nm(根据客户要求进行选择)
截止深度OD>3、OD>4(可定制)
尺寸规格按客户要求加工
产品厚度常规0.55mm、1.0mm、1.1mm、2.0mm、3.0mm(可定制)
备注可镀导电膜,方阻要求接受定制

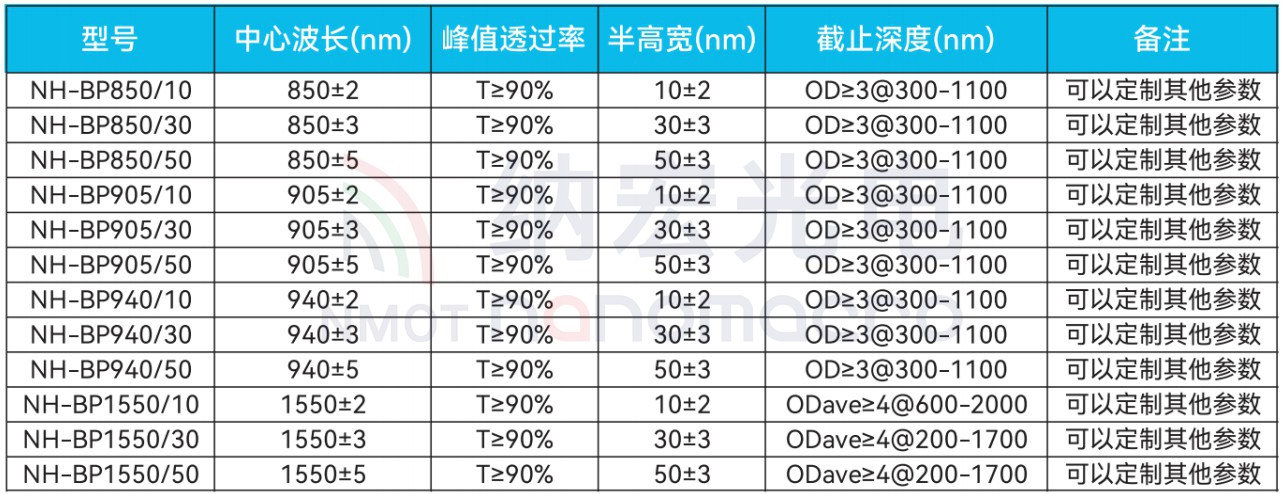

典型激光雷达滤光片

型号中心波长(nm)峰值透过率半高宽(nm)截止深度(nm)入射角(度)
BP850/10850±2T≥90%10±2OD≥3@300-11000
BP850/30850±3T≥90%30±3OD≥3@300-11000
BP850/50850±5T≥90%50±3OD≥3@300-11000
BP905/10905±2T≥90%10±2OD≥3@300-11000
BP905/30905±3T≥90%30±3OD≥3@300-11000
BP905/50905±5T≥90%50±3OD≥3@300-11000
BP940/10940±2T≥90%10±2OD≥3@300-11000
BP940/30940±3T≥90%30±3OD≥3@300-11000
BP940/50940±5T≥90%50±3OD≥3@300-11000
BP1550/101550±2T≥90%10±2ODave≥4@600-20000
BP1550/301550±3T≥90%30±3ODave≥4@200-17000
注:更多现货型号请联系我司获取。


1550nm窄带滤光片目前广泛的应用于无人驾驶激光雷达应用,1550nm滤光片相对于905nm波段的滤波片可以提升更高的激光功率且对人眼的安全性更高。更多1550nm滤光片产品文章可以翻阅以下文章。

1550nmLiDAR雷达滤光片解决方案

无人汽车使用的1550nm激光雷达的优势有那些?

无人驾驶激光雷达TOF摄像机对比Flash激光雷达优势有那些?

1550激光雷达滤光片曲线

       纳宏光电采用先进的离子辅助沉积(IAD)镀膜工艺,制造的激光雷达具有高透过率、高截止深度的特点。激光雷达光源的工作波长主要为 850nm、905nm、940nm、1535nm、1550nm,目前已发布的激光雷达产品以 905nm 和 1550nm 为主。

带通滤光片的其他光学特点:

截止率OD值越高,通带宽也会变窄,同时因为截止膜层的反射率越高,所以吸收、散射也会越大,所以带通滤光片的峰值透过率也会变低。

在全介质带通滤光片中,两个面的膜层透过率不相等的话也会影响滤光片通带透过率的降低。

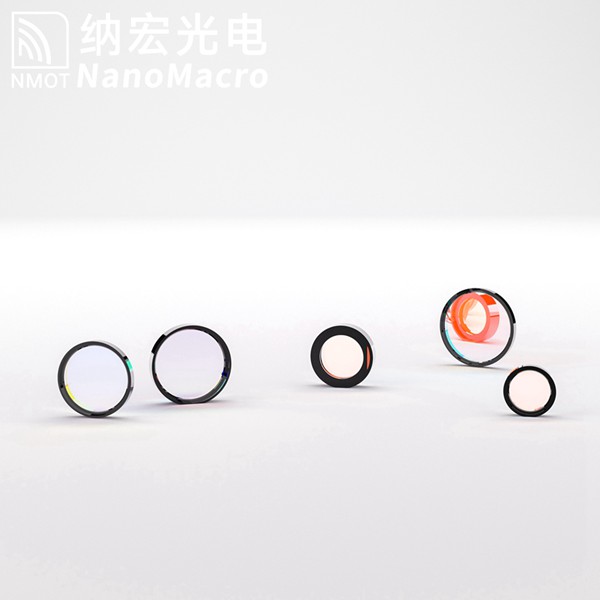

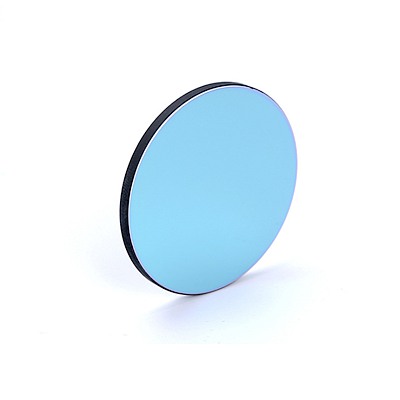

窄带滤光片产品实拍

  深圳纳宏光电技术有限公司(NMOT)专业生产的带通滤光片采用全介质硬膜镀膜的技术和介质干涉的原理,在凸显窄带滤光片特性的基础上,光学性能与基片厚度无关,纳宏光电生产的窄带滤光片更便于内置仪器成像系统里面。使之光学性能得以提升和有效应用,采用特殊的光学材料基底,解决传统意义上吸收型合成玻璃易发雾及光学性能不稳定等问题,产品依据客户的指标需求予以生产制作。




什么是窄带滤光片?翻译成大白话就是只让需要的光穿过的光学镜片,窄带滤光片有选择地通过某个波段的光。目前窄带滤光片被广泛的应用在不同传感器上用于光信号的分离、合成等 。

窄带干涉滤光片的特点在于通带很窄,截止带的截止深度很深。窄带滤光片的结构采用F-P腔原理,两个反射板夹一个腔层组成一个F-P腔,有一个腔层的叫单腔滤光片,有多个腔层的叫多腔滤光片。窄带滤光片在生化检测、光学测距和安防监控等领域有着广泛的应用。

纳宏光电的窄带滤光片特点:


低温漂·膜层牢固·深截止度·高透过率

滤光片的作用

什么是窄带滤光片?翻译成大白话就是只让需要的光穿过的光学镜片,窄带滤光片有选择地通过某个波段的光。目前窄带滤光片被广泛的应用在不同传感器上用于光信号的分离、合成等 。

窄带干涉滤光片的特点在于通带很窄,截止带的截止深度很深。窄带滤光片的结构采用F-P腔原理,两个反射板夹一个腔层组成一个F-P腔,有一个腔层的叫单腔滤光片,有多个腔层的叫多腔滤光片。窄带滤光片在生化检测、光学测距和安防监控等领域有着广泛的应用。

纳宏光电的窄带滤光片特点:


低温漂·膜层牢固·深截止度·高透过率
