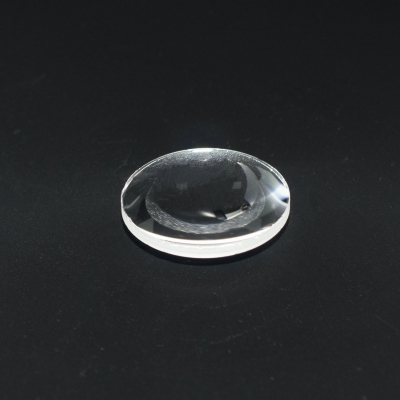

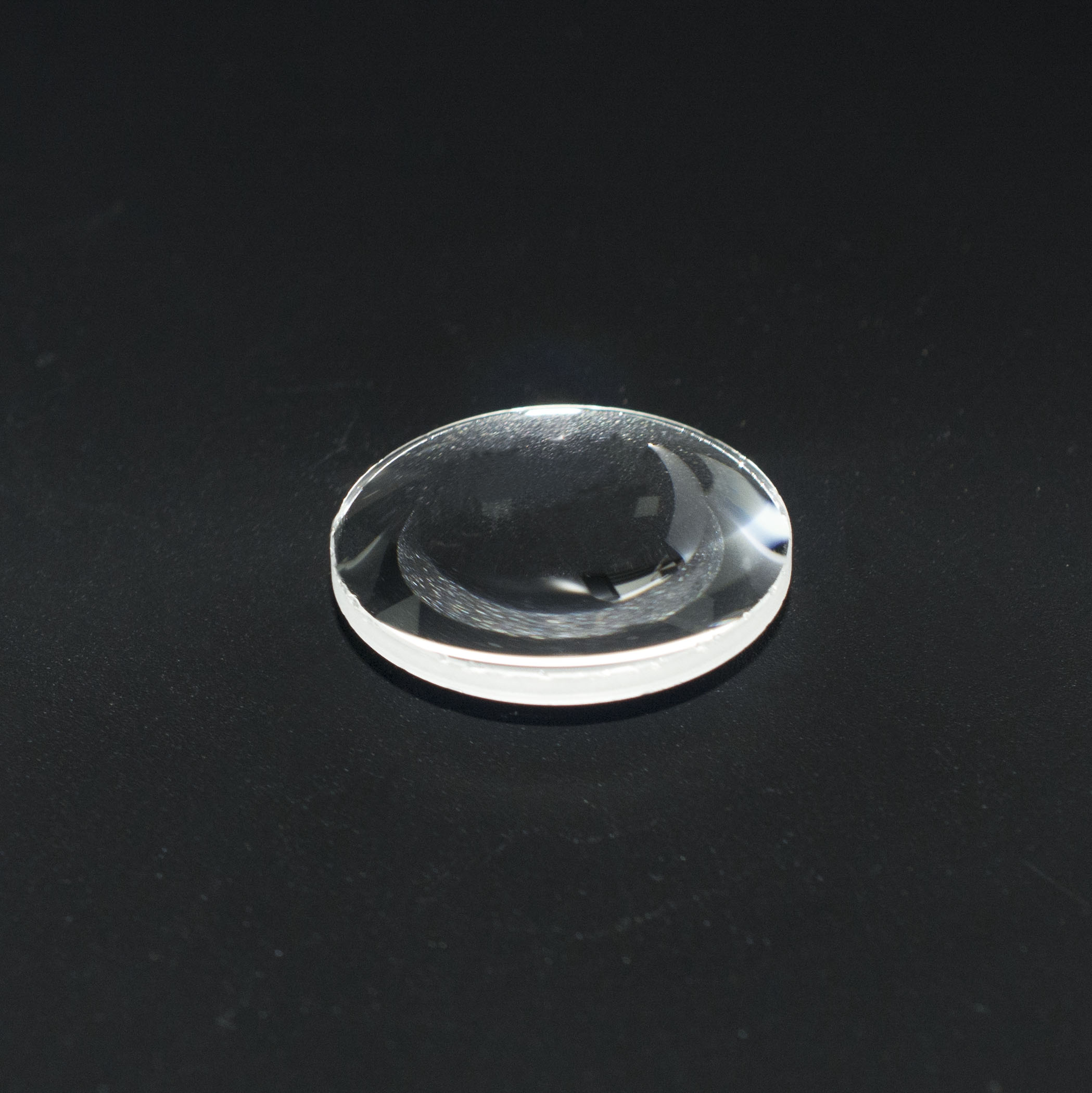

光学正弯月透镜

正弯月透镜由两个曲率半径相近的曲面构成,具有正焦距。通常用于减小另一透镜的焦距, 增大数值孔径等相关应用。为减少球差,在扩束或缩束或者发散准直光应用时,光束应入射到透镜凸面上;用于汇聚光准直时,光束入射在凹面上。正弯月透镜主要是用于最小化球差。与另外一款透镜结合使用时,正弯月透镜可以减小焦距,在不引入明显球面像差的情况的同时增加系统数值孔径(NA)。当用于会聚平行光时,为了使球差最小化透镜的凸面应朝向光源发射的方向。镀膜后的透镜也广泛应用于于可见光和近红外应用领域。

正弯月透镜特点:

正弯月透镜由两个曲率半径相近的曲面构成,具有正焦距。通常用于减小另一透镜的焦距, 增大数值孔径等相关应用。为减少球差,在扩束或缩束或者发散准直光应用时,光束应入射到透镜凸面上;用于汇聚光准直时,光束入射在凹面上。正弯月透镜主要是用于最小化球差。与另外一款透镜结合使用时,正弯月透镜可以减小焦距,在不引入明显球面像差的情况的同时增加系统数值孔径(NA)。当用于会聚平行光时,为了使球差最小化透镜的凸面应朝向光源发射的方向。镀膜后的透镜也广泛应用于于可见光和近红外应用领域。

 光学正弯月透镜参数:

 可选用材料:K9、N-BK7、JGS系列紫外熔融石英

 工作范围:400 nm-700 nm(其他波段可定制)

 设计波长:546.1nm(n=1.519)

 焦距公差:±2%

 外形公差:+0.0/-0.02mm

 厚度公差:±0.02mm

 曲面光圈:3

 平面平整度(光圈):1

 曲面局部光圈:0.5

 偏心度:≤3 arcmin

 面    型: λ /4@632.8nm

 表面光洁度:国标三级、美军标60-40,40-20

 通光孔径:>90%

 安全倒边:<0.2X45°

正弯月透镜用途:

扩束透镜

成像透镜

汇聚透镜

激光保护透镜

聚焦镜

准直镜

光纤透镜

反射镜

光学透镜

物方远心镜头

像方远心镜头

双远心镜头

凸透镜

凹透镜

红外凹透镜

红外凹凸透镜

石英凹透镜

激光测量透镜

激光测距透镜

激光雷达镜片

智能感应透镜

机器人内部透镜

机器视觉感应透镜

K9玻璃透镜

石英玻璃透镜

N-BK7透镜

N-SF11透镜

氟化钙透镜

CaF2透镜

氟化钡透镜

BaF2透镜

硅透镜

Si透镜

硒化锌透镜

ZnSe透镜

锗透镜

氟化镁透镜

Φ12.7mm透镜

直径12.7mm透镜

Φ25.4mm透镜

直径25.4mm透镜

Φ50.8mm透镜

直径50.8透镜

紫外波段透镜

荧光分析用透镜

生化仪用透镜

光学瞄准镜透镜

激光测距K9透镜

望远镜凹透镜镀膜

高精度透镜

小批量定制透镜

滤光片

滤光片

滤光片

滤光片

深圳纳宏光电的出货有专门的光学透镜专用真空无尘包装
