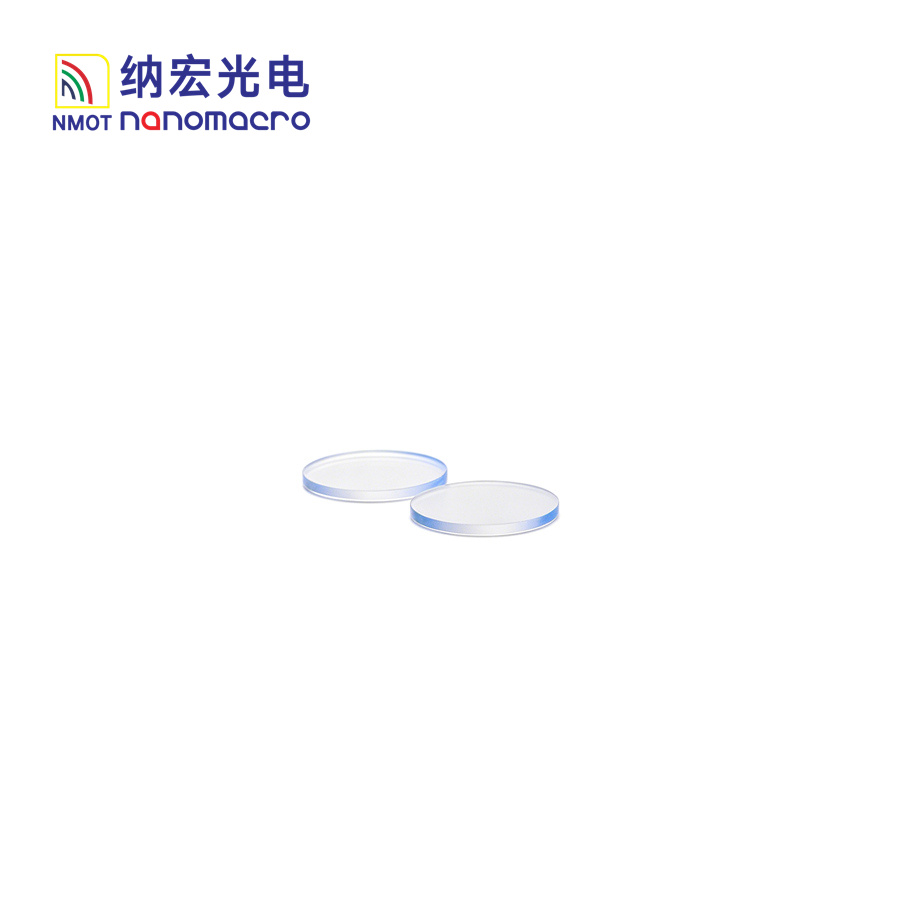

NBP-950nm窄带滤光片

全介质硬膜镀膜的技术和介质干涉的原理,在凸显窄带滤光片特性的基础上,光学性能与基片厚度无关,纳宏光电生产的窄带滤光片更便于内置仪器成像系统里面。使之光学性能得以提升和有效应用,采用特殊的光学材料基底,解决传统意义上吸收型合成玻璃易发雾及光学性能不稳定等问题,产品依据客户的指标需求予以生产制作。

950nm窄带滤光片技术参数:

中心波长:950+/-2nm

入射角 :0°

半峰值带宽 :25nm

峰值透过率 :>90%( 按客户需求)

产品尺寸 :3mm-80mm(  可订制  )

截止波长 :200nm-1100nm( 按客户需求)

截止深度 :>OD4-OD6  UV-NIR

产品材质 :光学级别类玻璃( K9,BK7,B270,D263T,JGS1,颜色玻璃,浮法玻璃等 )

表面光洁度 :国标三级,美军标60-40

应用领域:

    生化仪、光学测量仪器、酶标仪、生物识别、红外医疗仪器、荧光分析仪、医疗检测设备等。

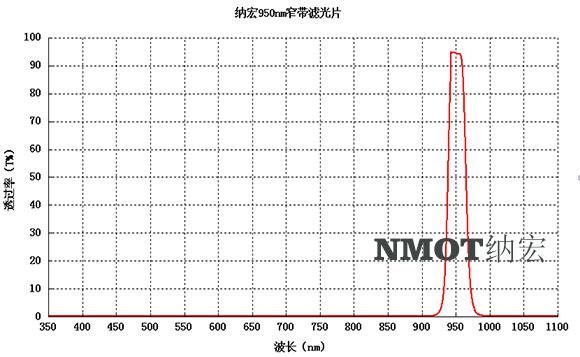

950nm滤光片光谱图



滤光片的原理

滤光片是塑料或玻璃片再加入特种染料做成的,红色滤光片只能让红光通过,如此类推。玻璃片的透射率原本与空气差不多,所有有色光都可以通过,所以是透明的,但是染了染料后,分子结构变化,折射率也发生变化,对某些色光的通过就有变化了。比如一束白光通过蓝色滤光片,射出的是一束蓝光,而绿光、红光极少,大多数被滤光片吸收了。




什么是窄带滤光片?翻译成大白话就是只让需要的光穿过的光学镜片,窄带滤光片有选择地通过某个波段的光。目前窄带滤光片被广泛的应用在不同传感器上用于光信号的分离、合成等 。

窄带干涉滤光片的特点在于通带很窄,截止带的截止深度很深。窄带滤光片的结构采用F-P腔原理,两个反射板夹一个腔层组成一个F-P腔,有一个腔层的叫单腔滤光片,有多个腔层的叫多腔滤光片。窄带滤光片在生化检测、光学测距和安防监控等领域有着广泛的应用。

纳宏光电的窄带滤光片特点:


低温漂·膜层牢固·深截止度·高透过率

什么是窄带滤光片?翻译成大白话就是只让需要的光穿过的光学镜片,窄带滤光片有选择地通过某个波段的光。目前窄带滤光片被广泛的应用在不同传感器上用于光信号的分离、合成等 。

窄带干涉滤光片的特点在于通带很窄,截止带的截止深度很深。窄带滤光片的结构采用F-P腔原理,两个反射板夹一个腔层组成一个F-P腔,有一个腔层的叫单腔滤光片,有多个腔层的叫多腔滤光片。窄带滤光片在生化检测、光学测距和安防监控等领域有着广泛的应用。

纳宏光电的窄带滤光片特点:


低温漂·膜层牢固·深截止度·高透过率
