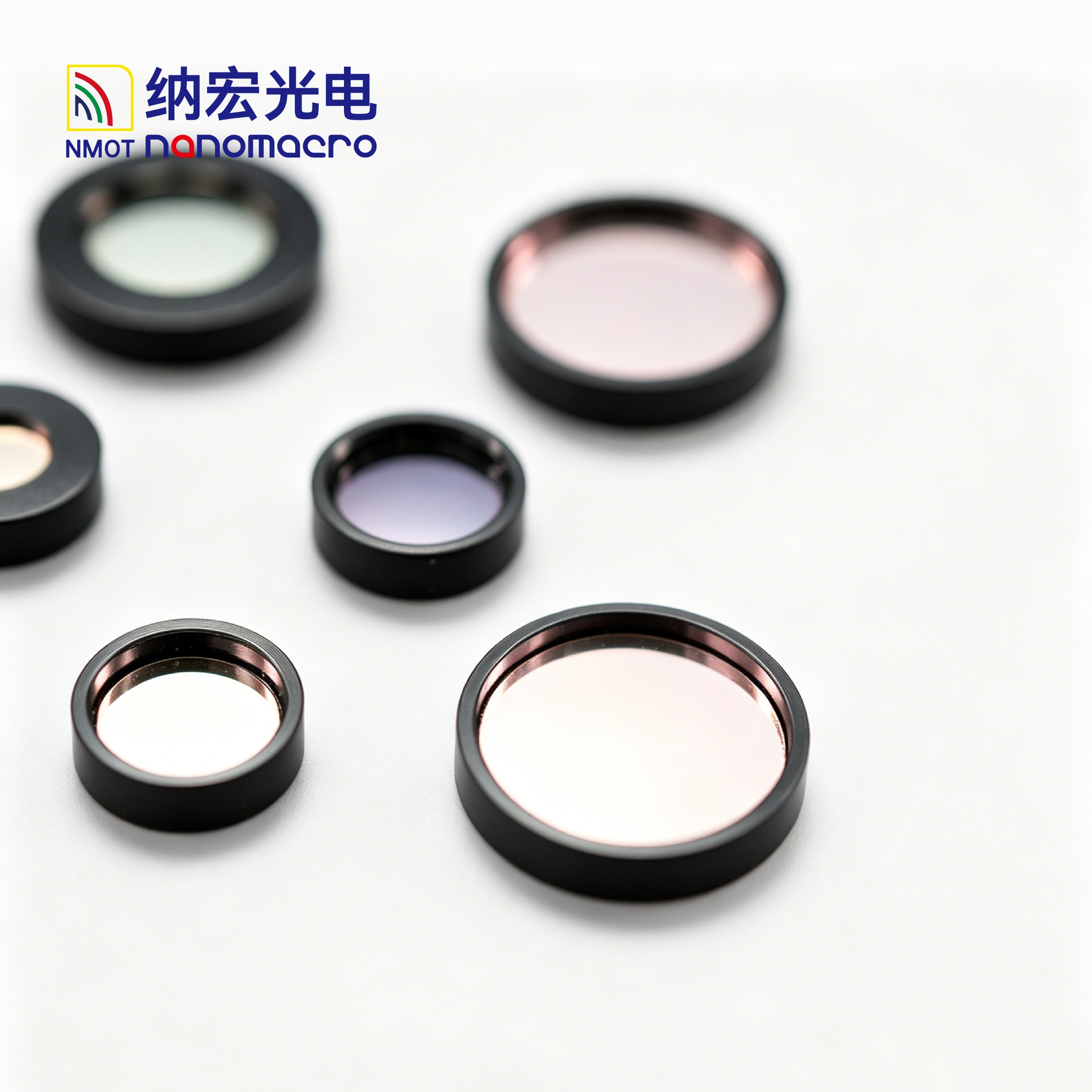

NBP-820nm窄带滤光片

车牌识别技术也是识别车辆身份的主要手段,所以为了准备的识别出车牌同时也对车牌识别滤光片的产品质量提出更高的要求

820nm窄带滤光片参数:

入射角:0°

中心波长:820 nm

半高宽:20 nm

产品尺寸 :3mm-80mm(  可订制  )

截止波长 :200nm-1100nm( 按客户需求A )

峰值透过率: T>90% at 820 nm

截止深度: OD3~OD6-A

产品材质 :光学级别类玻璃( K9,BK7,B270,D263T,JGS系列,颜色玻璃,浮法玻璃等 )

表面光洁度 :国标三级,美军标60-40,40-20

应用领域:机器视觉,生化分析,光学仪器

技术特点:采用全介质镀膜的技术实现所有光学性能,光学性能与基片厚度无关,所以厚度可以做到很薄,使之可以内置于摄像头里面。由于未采用吸收型的颜色玻璃作基底,所以窄带滤光片的稳定性好,不容易发霉或发雾。

小区用的车牌识别的滤光片光谱图

820nm半带宽20nm的窄带滤光片也经常运用在小区或者地下车场用的车牌识别滤光片解决方案中,主要是要满足以下参数指标,透过率高,这样可以更准确的识别车牌,截止深度达到要求,屏蔽杂散光的干扰,以及半带宽满足设计要求,因为车牌识别的使用场景中,会出现很多不同角度的车牌出现在COMS的识别范围中,保证满足条件的半带宽设计要求,可以完成这个技术指标。

拓展阅读:

那影响带通滤光片价格的因素有那些呢?:

第一个,中心波长也就是峰值波长,一般来说透过率越高越高,但是也不一定,在紫外波段用的生物仪器滤光片并不需要这个高的透过率。

第二个,带通滤光片的截止深度,截止深度做的越好可以屏蔽杂波对感应元器件的影响,这样会让光学感应元件响应到更精准的信号。

第三个,通带宽度,通带宽带并不能一概而论的说宽的好还是窄的好,但是一般来说在带通滤光片,透过率越高,通带宽度越窄,

同时截止深度OD值小。但是这样的带通滤光片的生产工艺已经生产成本也会变高的高昂。

带通滤光片的其他光学特点:

截止率OD值越高,通带宽也会变窄,同时因为截止膜层的反射率越高,所以吸收、散射也会越大,所以带通滤光片的峰值透过率也会变低。

在全介质带通滤光片中,两个面的膜层透过率不相等的话也会影响滤光片通带透过率的降低。

什么是窄带滤光片?翻译成大白话就是只让需要的光穿过的光学镜片,窄带滤光片有选择地通过某个波段的光。目前窄带滤光片被广泛的应用在不同传感器上用于光信号的分离、合成等 。

窄带干涉滤光片的特点在于通带很窄,截止带的截止深度很深。窄带滤光片的结构采用F-P腔原理,两个反射板夹一个腔层组成一个F-P腔,有一个腔层的叫单腔滤光片,有多个腔层的叫多腔滤光片。窄带滤光片在生化检测、光学测距和安防监控等领域有着广泛的应用。

纳宏光电的窄带滤光片特点:


低温漂·膜层牢固·深截止度·高透过率
