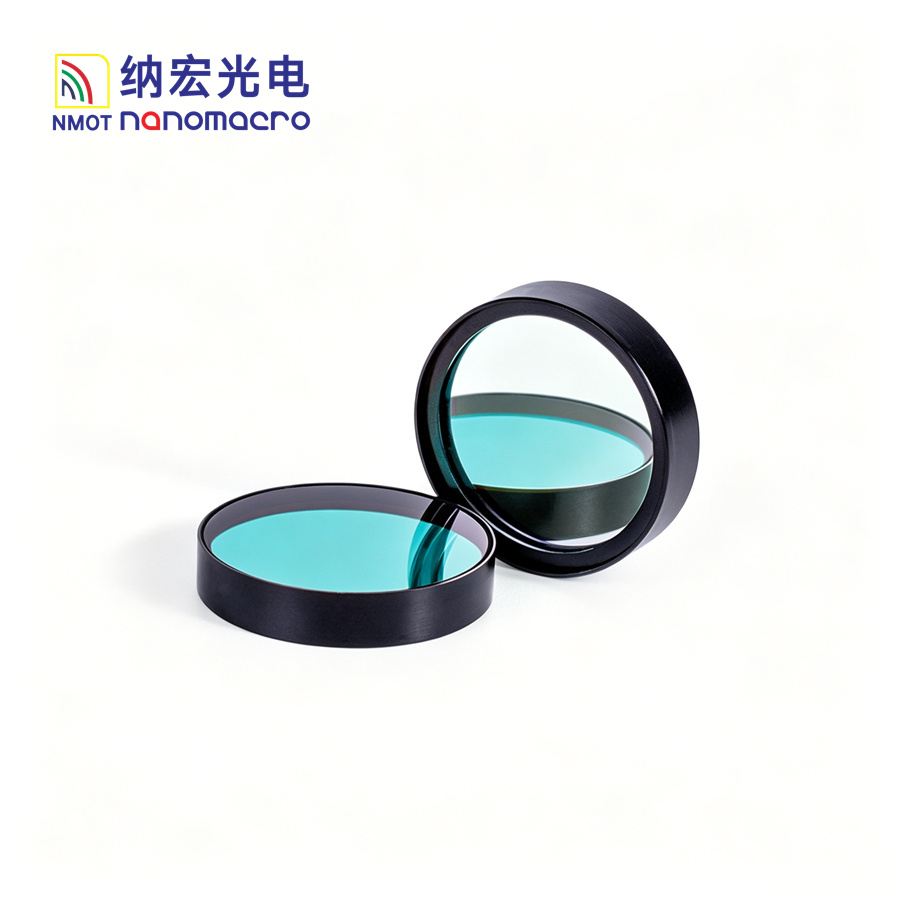

BP-405nm带通滤光片

 带通滤光片是一种可以让特定波长的光通过而让其他波段的光反射(或衰减)的光学元件。带通滤光片的工作区域可以是紫外光波段,可见光波段,近红外光波段, 远红外光波段,依您的应用范围而定。 一般通过截止滤光片,或彩色滤光片相比,带通滤光片设计及制作上都较困难,主要原因是,因为光谱波峰两端的位置都需要比较精确的控制。而控制两点的位置当然比一点的困难度高多了。 带通滤光片最大透射比的一半



BP-405nm带通滤光片

技术参数:

中心波长:405+/-5nm

入射角 :0°

半峰值带宽 :28nm

峰值透过率 :>90%( 按客户需求)

产品尺寸 :3mm-80mm(  可订制  )

截止波长 :200nm-1100nm( 按客户需求A )

截止深度 :>OD3-OD6  UV-NIR

产品材质 :光学级别类玻璃( K9,BK7,B270,D263T,JGS1,颜色玻璃,浮法玻璃等 )

表面光洁度 :国标三级,美军标60-40


405nm带通滤光片图谱

带通滤光片是一种可以让特定波长的光通过而让其他波段的光反射(或衰减)的光学元件。带通滤光片的工作区域可以是紫外光波段,可见光波段,近红外光波段, 远红外光波段,依您的应用范围而定。

 一般通过截止滤光片,或彩色滤光片相比,带通滤光片设计及制作上都较困难,主要原因是,因为光谱波峰两端的位置都需要比较精确的控制。而控制两点的位置当然比一点的困难度高多了。 带通滤光片最大透射比的一半所对应的波长λ1和λ2之差(λ1-λ1)nm称为半宽度。短波截止波长是在峰值短波侧,透射比等于零的波长。长波截止玻长是在峰值长波侧,透射比等于零的波长,有些品种,在长波侧玻璃透射比达不到零,则以某一波长的透射比表示。


带通滤光片  [band-pass filter]

透射率-波长曲线的透射带两侧邻接截止区的滤光片叫做带通滤光片。带通滤光片可以粗略地分为宽带滤光片和窄带滤光片,这两类滤光片之间没有确定的界限。

带通滤光片的光学特点:

截止率OD值越高,通带宽也会变窄,同时因为截止膜层的反射率越高,所以吸收、散射也会越大,所以带通滤光片的峰值透过率也会变低。在全介质带通滤光片中,两个面的膜层透过率不相等的话也会影响滤光片通带透过率的降低。
