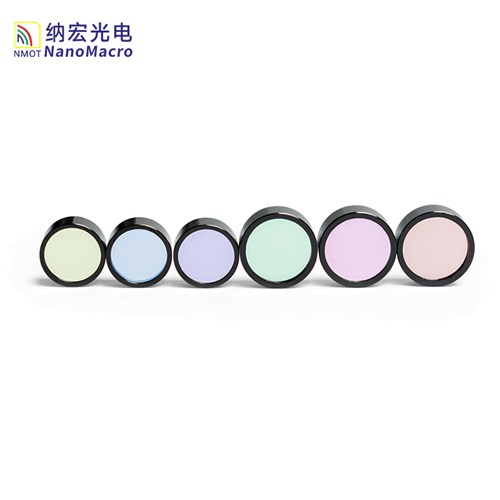

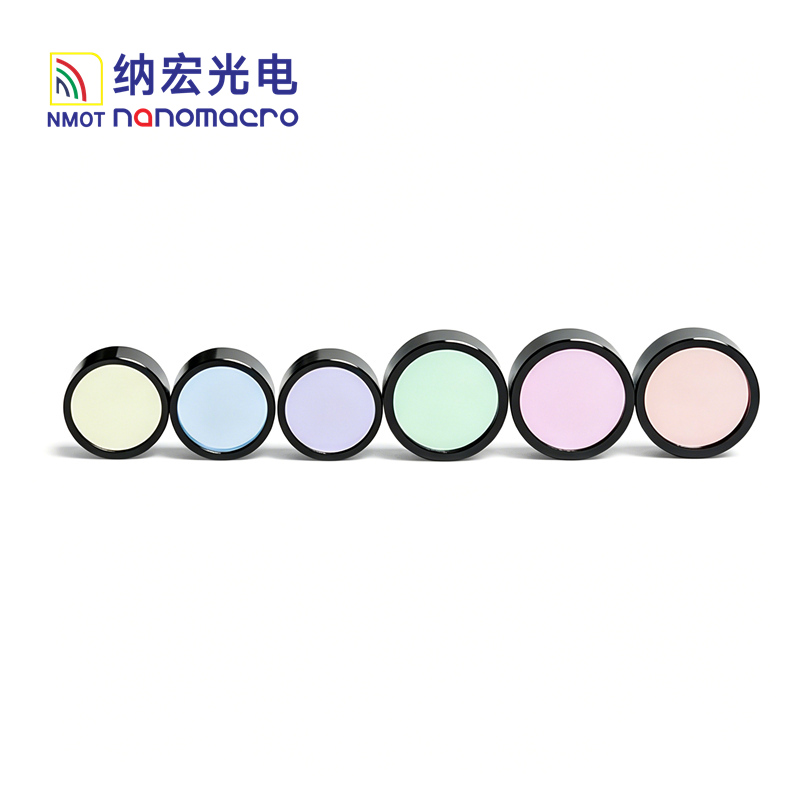

BP-490带通滤光片

带通滤光片是滤光片的一种,它是透过某以波段的光,屏蔽其他光的一种滤光片。从感光范围可包括:紫外、可见光和近红外波长。根据普通工业相机的感光度范围及照明条件,常用机器视觉滤光片一般包括紫外线(UV),可见光,和近红外(NIR)的部分波长。根据波长分类,可分为:紫外滤光片、可见光滤光片、近红外滤光片。

我公司的带通型色片采用多层硬膜经离子辅助沉积纳米材料高真空蒸发而成,膜层致密性好, 成像清晰度高。进口超薄光学玻璃,透高度高、光洁度好、厚度公差小、平整度良好等光学特性。采用进口镀膜设备离子溅射镀膜工艺,具有膜层劳固度高,光谱均匀性好,中心波稳定性能强等特点。

490nm滤光片优点

1.高透过率,光信号衰减率小,有效提升工作距离和光强度

2.高截止深度,有效避免杂光干抗;

3.波长精度高


带通滤光片  [band-pass filter]

透射率-波长曲线的透射带两侧邻接截止区的滤光片叫做带通滤光片。带通滤光片可以粗略地分为宽带滤光片和窄带滤光片,这两类滤光片之间没有确定的界限。

带通滤光片的光学特点:

截止率OD值越高,通带宽也会变窄,同时因为截止膜层的反射率越高,所以吸收、散射也会越大,所以带通滤光片的峰值透过率也会变低。在全介质带通滤光片中,两个面的膜层透过率不相等的话也会影响滤光片通带透过率的降低。

热门带通滤光片推荐:

850nm带通滤光片   940nm带通滤光片

滤光片的作用

深圳纳宏光电技术有限公司(NMOT)专业生产的带通滤光片具有宽带通,多带通,宽截止带,膜层缜密性好等特点,纳宏光电(NMOT)对中心波长峰值宽带大于20nm以上的产品界定为带通滤光片,采用多层硬膜镀膜的技术,对客户在产品使用过程中期望得到的光通量和特定波段共存要求予以补充,能严格控制透射光的起止波长范围。产品依据客户的指标需求予以生产制作。

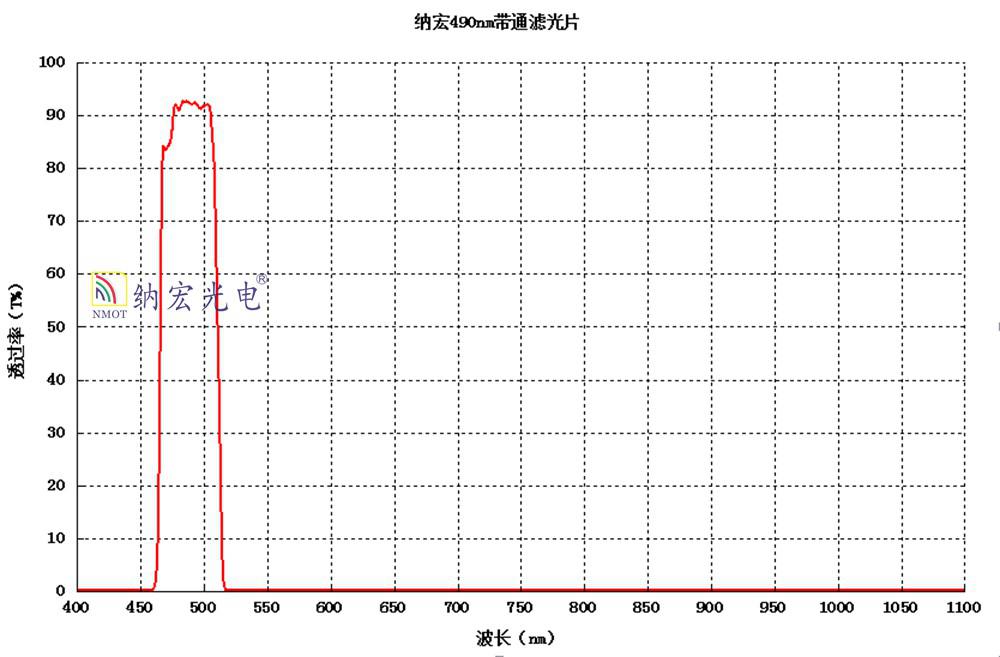

技术参数:

中心波长:490+/-5nm

入射角 :0°

半峰值带宽 :48nm

峰值透过率 :>90%( 按客户需求)

产品尺寸 :3mm-80mm(  可订制  )

截止波长 :200nm-1100nm( 按客户需求A )

截止深度 :>OD3-OD6  UV-NIR

产品材质 :光学级别类玻璃( K9,BK7,B270,D263T,JGS1,颜色玻璃,浮法玻璃等 )

表面光洁度 :国标三级,美军标60-40

图片关键词

带通滤光片  [band-pass filter]

透射率-波长曲线的透射带两侧邻接截止区的滤光片叫做带通滤光片。带通滤光片可以粗略地分为宽带滤光片和窄带滤光片,这两类滤光片之间没有确定的界限。

带通滤光片的光学特点:

截止率OD值越高,通带宽也会变窄,同时因为截止膜层的反射率越高,所以吸收、散射也会越大,所以带通滤光片的峰值透过率也会变低。在全介质带通滤光片中,两个面的膜层透过率不相等的话也会影响滤光片通带透过率的降低。

热门带通滤光片推荐:

850nm带通滤光片   940nm带通滤光片

滤光片的作用
