彩色滤光片工作原理

2015-11-12 13:56:24 4

   深圳市纳宏光电技术有限公司是专业生产滤光片厂家,专业生产窄带滤光片、带通滤光片、长波通滤光片、中性密度衰减滤光片、透红外滤光片、分光镜、窗口片、分光片、滤色片、滤波器、反射镜、彩色滤光片、棱镜透镜系列产品。

    纳宏光电还生产各种光学玻璃、面板等产品。下面简单介绍下彩色滤光片的工作原理:FT-LCD面板之所以能够产生色彩的变化,主要是来自彩色滤光片,所谓液晶面板是透过驱动IC的电压改变,使液晶分子排排站立或呈扭转状,形成闸门来选择背光源光线穿透与否,因而产生画面,此时所呈现的画面只有黑、白两色,另外,还需透过彩色滤光片的红(R)、绿(G)、蓝(B)三种彩色层提供色相,形成彩色显示画面。

彩色滤光片

    彩色滤光片制造方法包括染色法、颜料分散法、印刷法、电镀法和喷墨法等,其中颜料分散法由于在颜色特性、质量、可公度性等方面均占有优势,因此成为目前彩色滤光片之主流制作方式,而所谓颜料分散法之彩色滤光片制造工程,包括黑色矩阵工程、RGB工程、后工程、出货工程。

    首先在黑色矩阵工程,是先在无碱之硼玻璃基板上以溅镀形成氧化铬/铬之低反射二层膜,作为基板使用,此低反射二层膜即称为Metal Black,然后,再将Metal Black侧之正型光阻以旋转涂布(Spin Coating),再经由黑色矩阵的光罩图案,照射紫外线并加以曝光。光阻显影后,将Metal Black蚀刻,形成黑色矩阵(BM)图案,之后,在黑色矩阵之图案形成后,接着再到RGB工程。

    所谓RGB工程就是在开口部形成R.G.B三色图案的工程,首先将着色为R的彩色光阻以Spin涂装,经由R用图案光罩,照射紫外线并曝光,再使用碱性系显影剂将未曝光部份去除,形成第一颜色用的R图案,再施于摄氏200度以上的后烤(Post Coating),使图案具有耐药性,接着以形成R图案相同的工程重复在G及B上,各图案之间均有黑色矩阵加以隔开,此功能是为增加显示时之对比度及避免杂色光产生,接着,在后工程方面,是形成TFT Array基板之相对电极的ITO透明电极层,即为彩色滤光片,最后,出货工程即为最后检查及捆包。

    彩色滤光片制程技术关键须注意的是RGB三色间的段差,段差会影响到液晶表现,段差如过大则显示会有断层产生,另外,RGB工程为高温制程,因此原材料选择须有耐药性不会发生衰退,再则BM主要为隔绝RGB三颜色,为提高颜色对比的关键,且BM一般均要求低反射,反射愈低愈好,色彩表现也会愈好。

    纳宏光电生产的红绿蓝三色滤光片广泛用于舞台灯光及大型舞台灯光运用系统上。

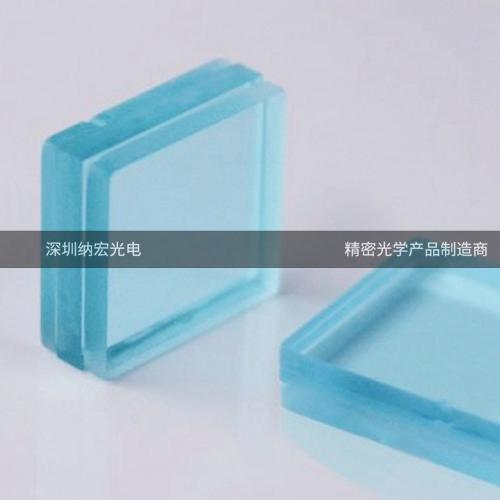

 彩色滤光片实拍图
