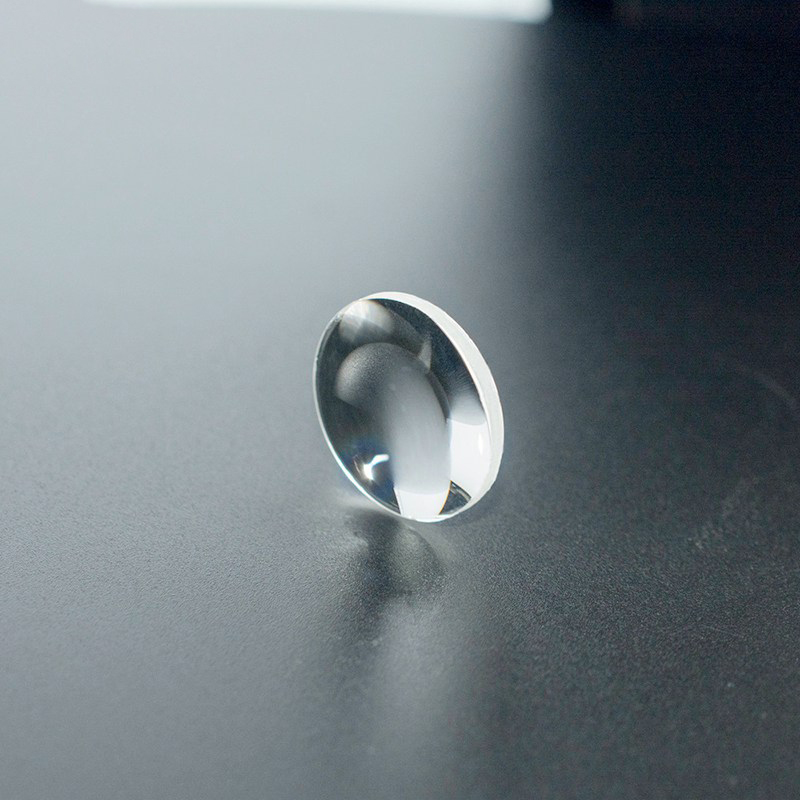

光学平凸透镜

平凸透镜用途: 正透镜 平凸透镜 扩束透镜 成像透镜 光束准直透镜 聚焦准直光束 准直点光源

深圳纳宏光电提供:平凸、平凹、双凸、双凹等常用透镜。光学透镜规格齐全并可以定制生产红外材料光学透镜。可根据需求提供定制镀膜服务,主要常规波长有:266nm,355nm,532nm,400nm-700nm,800nm,980nm,1064nm,1550nm等多种波段,其他定制波段欢迎来电垂询。

光学透镜是由透明物质(比如:光学玻璃、树脂等)制成的一种光学元件。光学透镜是折射镜,透镜折射面是两个球面(球面一部分),或一个球面(球面一部分)一个平面的透明体,光学透镜是组成光学系统的最基本的光学元件,物镜、目镜及聚光镜等部件均由单个透镜和多个透镜组成。

滤光片的作用

平凸透镜参数:

 可选用材料:K9、N-BK7、JGS系列紫外熔融石英

 工作范围:400 nm-700 nm(其他波段可定制)

 设计波长:546.1nm(n=1.519)

 焦距公差:±2%

 外形公差:+0.0/-0.02mm

 厚度公差:±0.02mm

 曲面光圈:3

 平面平整度(光圈):1

 曲面局部光圈:0.5

 偏心度:≤3 arcmin

 面    型: λ /4@632.8nm

 表面光洁度:国标三级、美军标60-40

 通光孔径:>90%

 安全倒边:<0.2X45°

平凸透镜用途:

正透镜

平凸透镜

扩束透镜

成像透镜

光束准直透镜

聚焦准直光束

准直点光源

平凸透镜特点:

平凸透镜一面凸面一面平面,具有正焦距,通常用于缩小光束、减小焦距或放大图像等相关应用。为减少球差,平凸透镜用于准直光束聚焦时,光束应入射到透镜曲面上;用于点光源准直时,光束入射在平面上。

平凸透镜具有正焦距,常用于成像或光束准直等应用,镀膜后的透镜也广泛应用于于可见光和近红外应用领域。

常规透镜尺寸有:Φ12.7mm,Φ25.4mm,Φ50.8mm

镀膜后的透镜

已经完成镀膜的透镜实物

光学透镜是由透明物质(比如:光学玻璃、树脂等)制成的一种光学元件。光学透镜是折射镜,透镜折射面是两个球面(球面一部分),或一个球面(球面一部分)一个平面的透明体,光学透镜是组成光学系统的最基本的光学元件,物镜、目镜及聚光镜等部件均由单个透镜和多个透镜组成。
