光学双凸透镜

深圳纳宏光电可根据客户要求提供多种光学材料制作的棱镜、透镜。常规材质主要为BK7,石英,CaF2、SF等。我们提供多种标准尺寸产品,并可根据使用要求镀制不同波段增透膜或反射膜。

深圳纳宏光电可根据客户要求提供多种光学材料制作的棱镜、透镜。常规材质主要为BK7,石英,CaF2、SF等。我们提供多种标准尺寸产品,并可根据使用要求镀制不同波段增透膜或反射膜。

图片关键词


双凸透镜参数:

 可选用材料:K9、N-BK7、JGS系列紫外熔融石英

 工作范围:400 nm-700 nm(其他波段可定制)

 设计波长:546.1nm(n=1.519)

 焦距公差:±2%

 外形公差:+0.0/-0.02mm

 厚度公差:±0.02mm

 曲面光圈:3

 平面平整度(光圈):1

 曲面局部光圈:0.5

 偏心度:≤3 arcmin

 面    型: λ /4@632.8nm

 表面光洁度:国标三级、美军标60-40

 通光孔径:>90%

 安全倒边:<0.2X45°

双凸透镜用途:

正透镜

双凸透镜

扩束透镜

成像透镜

汇聚透镜

中继成像(虚物和虚像)

发散会聚光束

 双凸透镜特点:

 双凸透镜具有正焦距,可用于将准直光束聚焦或者将点光源准直。为了降低球差,如果是聚焦准直光,球面面向准直光源,相反,如果是准直点光源,则平面面向点光源。双凸透镜常用于成像应用中。

 双凸透镜具有正焦距常用于成像或光束准直等应用,镀膜后的透镜也广泛应用于于可见光和近红外应用领域。

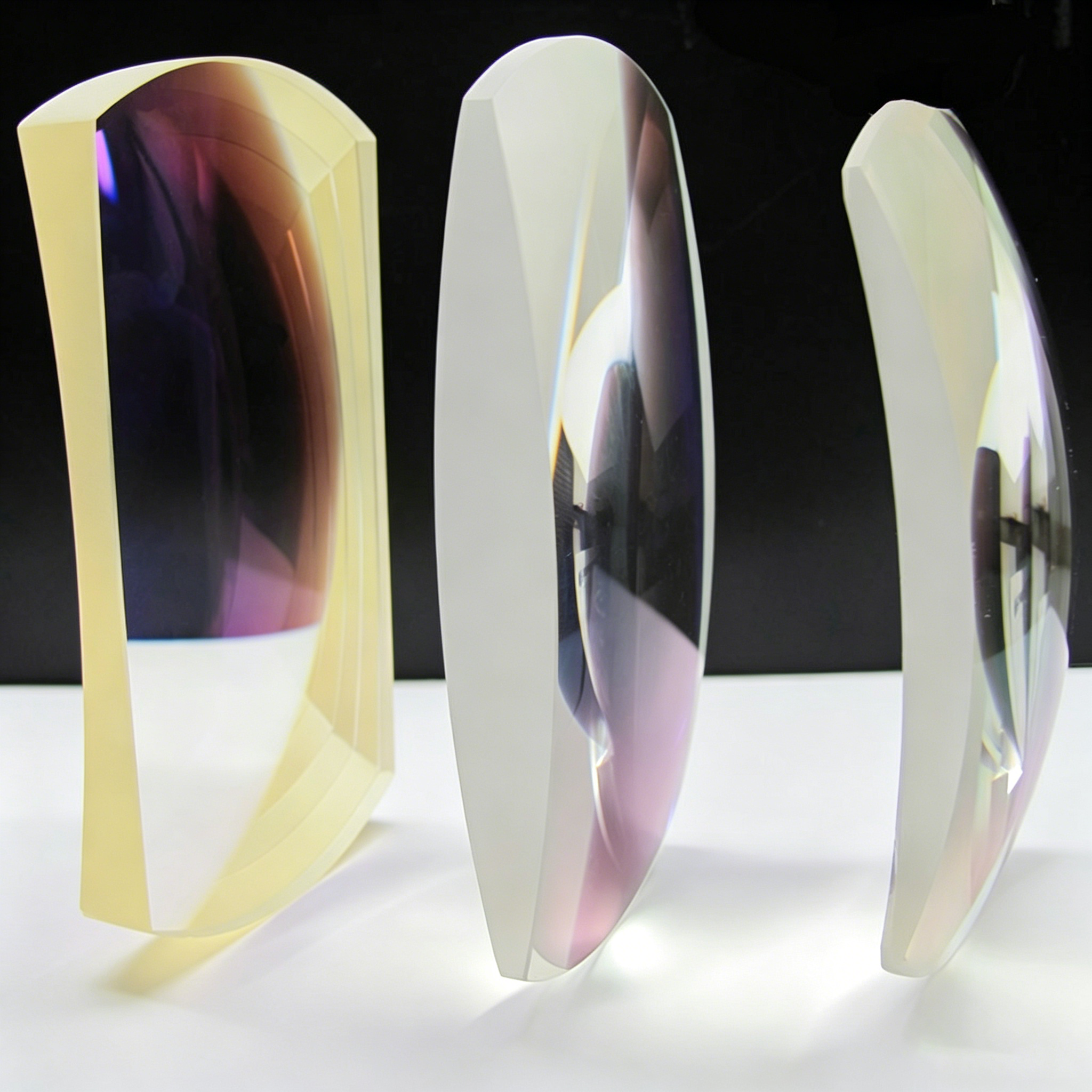

镀膜的透镜实物图

镀膜后透镜
